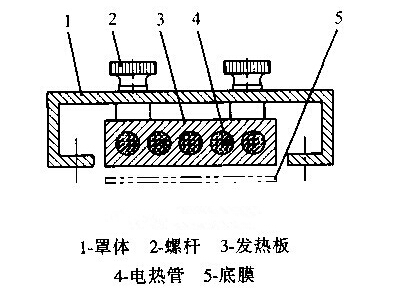

熱成型系統包括預熱部分及熱成型部分。底膜受牽引步近，先停留在預熱區接受加溫。預熱部件如圖所示，由罩體和發熱板組成，固定安裝在機架上。薄膜運行時平貼在其發熱面下。通過螺桿可調節發熱板與薄膜表面的距離，從而達到較的加溫效果。預熱的作用是為下一步熱成型上序作準備，并且起到提高熱成型效率的作用。

       塑料薄膜收縮機的熱成型系統如圖所示，它中上下兩部分組成，上部分是加熱部件，下部分是成型部件。加熱部件的主體由室座4和發熱板5以及調整裝置等組成。發熱板5由螺柱6固定在寶座內，底膜運行時貼近發熱板通過，使已預熱的薄膜繼續升溫并達到適宜的成型溫度。旋轉調節輪11，通過軸7可帶動兩側齒輪9旋轉，并沿機器兩側固定齒條8滾動，可帶動整個加熱部件作前后移動，以適隨薄膜運行的步距，并且與下部分成型模對中。

       塑料薄膜收縮機成型部件的主體為成型模13，它決定了薄膜成型的形狀。成型模13安裝定位在托板I上，托板I和托板Ⅱ緊固聯接。成型?？稍谕邪錓的卡槽中縱向滑動，用來調整成型模在機器上的縱向位置。當成型模滑動時，通 過左右緊固螺旋15可帶動緊固卡座18，緊固螺旋15與緊固卡座18為螺紋聯接，緊固卡座18滑動勾合在托板I的兩側卡槽。當旋緊左右緊固螺旋15時，可使左右緊固卡座18向外拉緊，與托板I鎖定，從而固定成型模。托板n的四角固裝有沼座17，與四支導扦12滑動配合。在氣缸的作用下升托板E，帶動托板l從而使成型供上J1直至勺[：部加熱部件的室座壓合。
